Les outils de synthèse sonore offrent une opportunité pour illustrer et faire comprendre l'utilisation de la modulation d'amplitude pour le transport d'information.

Ainsi les outils du logiciel VirtualWaves, conçu pour la création et le traitement de sons numériques, permettent toutes sortes de manipulations, dont la synthèse additive (sur 8 harmoniques indépendantes), la modulation AM et FM, la synthèse croisée (application de l'enveloppe d'un son au contenu spectral d'un autre), la modulation en anneau (multiplication de deux signaux), etc.

De plus, offrant des fonctionnalités d'analyse et de représentations spectrales avancées, ce logiciel permet de nombreuses manipulations, et en particulier la possibilité de moduler un signal sinusoïdal par un signal quelconque, par exemple un signal issu de la numérisation d'un message capté par un micro... La procédure, à l'image de l'ergonomie du logiciel, est très simple. L'enregistrement numérique d'une courte phrase ayant été mémorisé un module en permet le chargement. Un second module, dit "oscillateur", permet de générer une fonction sinusoïdale de fréquence et de durée quelconque. Il suffit alors de connecter ces signaux sur les entrées d'un boîtier "modulation d'amplitude" pour obtenir le résultat cherché !

Assemblage des modules
oscillateur, modulation, sortie,etc.

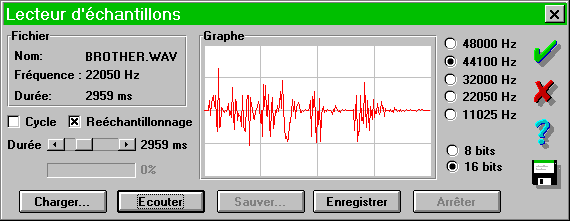

Enregistrement, chargement d'un signal échantillonné (voix : fichier brother.wav livré avec Virtual Waves)

L'intérêt se situe alors sur deux plans. Le premier est celui de la perception auditive : le choix d'une "porteuse" à 5000 Hz par exemple, permet de générer un signal modulé entièrement perceptible ; à l'écoute, on entend alors nettement la porteuse (long sifflement constant) et la voix, déformée dans son timbre bien évidemment, mais reproduite dans sa variation temporelle et donc reconnaissable !

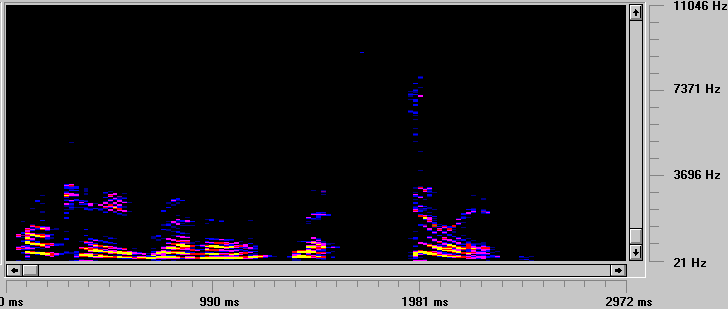

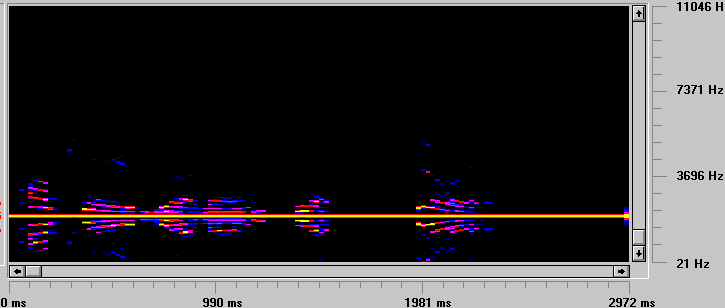

Le second se situe dans la visualisation de l'information. Celle-ci, inscrite dans le contenu fréquentiel du signal modulant, est rendue visible par une représentation sonagraphique. VirtualWaves offrant la possibilité d'obtenir un sonagramme de tout signal, il est possible de visualiser d'abord celui de la phrase prononcée, puis celui du signal modulé émis.

VirtualWaves : logiciel français (auteur Nicolas Fournel), version 1 commercialisé par Fretless (Paris) et version 2 par Synoptic (Montreuil). Une présentation détaillée en a été faite dans une série de numéros de la revue Ordinateur et Musique (1995).
